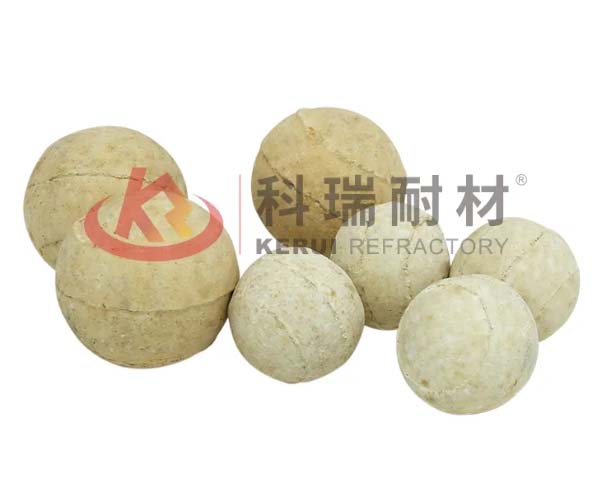

对高铝耐火球的了解不能只停留在通用层面，只关注其用于设备填充蓄热，而对不同氧化铝含量、不同球径尺寸带来的性能差异和适用场景缺乏系统认识。选材时若采取“一刀切”方式，容易出现低规格型号在苛刻条件下过早损耗、高规格型号在简单工况下徒增成本的问题。掌握细分的选型逻辑，才能实现材料与工况的科学匹配。
高铝耐火球的规格主要依据氧化铝含量和球体直径划分，不同规格对应不同的耐温等级、抗压强度和应用位置。下面结合行业通用标准和现场实操经验，从型号分类、规格差异、适用场景及选材注意事项四个方面系统梳理，助力大家标准化选材。
按氧化铝含量划分主流型号
氧化铝含量是决定高铝耐火球耐高温性、抗压强度和抗侵蚀能力的核心指标。行业内通常分为四个梯度，逐级适配更为严苛的工况：
- 55型高铝耐火球：氧化铝含量≥55%，基础耐高温与抗压性能稳定，适用于1200℃以内的常规工况，多用于普通热风炉低温段、简易化工设备垫层，性价比优势明显。
- 65型高铝耐火球：氧化铝含量≥65%，综合性能均衡，抗热震性和抗压能力均有提升，适用于1200℃–1400℃的中温工况，是工业通用主力型号，广泛用于化肥转化炉、常规热风炉填充层。
- 75型高铝耐火球：氧化铝含量≥75%，结构致密、杂质含量低，抗轻微化学侵蚀能力较好，适用于1400℃–1600℃的中高温工况，常见于石化、煤化工常规反应设备。
- 90/95型高纯高铝耐火球：氧化铝含量≥90%，耐火度高、化学惰性强，无有害杂质释放，不会对工艺介质及催化剂产生不良影响，适用于1600℃以上的高温、高压及洁净工艺工况，多用于加氢转化器、甲烷化炉、高端石化反应装置。
按球体直径划分规格差异
高铝耐火球提供多种常规直径规格，不同尺寸适应不同的设备腔体、填充层厚度及气流分布需求，工程中可单独使用，也可按级配搭配使用：
- 小直径规格（Φ20mm、Φ30mm）：孔隙细密，布气均匀，适合精细反应设备、催化剂表层防护及小型腔体填充，有助于稳定气流、促进介质充分反应。
- 中直径规格（Φ40mm、Φ50mm）：通用性最强，兼顾透气性、支撑性与蓄热性能，适用于绝大多数热风炉、转化炉、脱硫设备的主体填充层。
- 大直径规格（Φ60mm、Φ80mm）：抗压承载能力强，适合设备底层垫层、大跨度填充层，能够承受上层物料及填料的压力，防止底层塌陷或堵塞。
行业适配场景
高铝耐火球的应用覆盖热力、化工、石化、化肥四大核心领域，各场景的适配要点清晰：
- 钢铁热力行业：用于高炉热风炉各温区的填充蓄热层，利用球状结构蓄热和释热，均衡炉内温度，提升热风换热效率，保障设备运行稳定。
- 化肥化工行业：用于高低温变换炉、转化炉、脱硫槽、甲烷化炉等，发挥垫层支撑、均匀布气、保护催化剂的作用，减少催化剂冲刷流失和介质受影响的风险。
- 石油石化行业：用于加氢转化器、重整装置、油气反应设备，高纯高铝耐火球可保持介质洁净、无杂质析出，确保工艺反应平稳进行。
- 环保能源行业：用于高温烟气净化设备、蓄热式焚烧设备，起到蓄热稳温、导流防堵、抗高温气流冲刷的作用。
选材核心注意事项与关注要点
- 避免材质混用：不同铝含量的耐火球，以及普通粘土球与高铝球，不应随意混合填充。理化性能差异会导致填充层受力不均、热形变不一致，可能引发局部损耗或气流分布异常。
- 避免工况错配：高温高压、洁净工艺工况不宜选用低铝型号，否则易出现粉化或影响介质；低温常压工况则无需选用高纯型号，以免造成不必要的成本支出。
- 避免规格随意使用：底层承重宜选用大直径规格，中层蓄热宜选用中直径规格，表层防护宜选用小直径规格。按需搭配，才能兼顾支撑、蓄热和布气的综合效果，确保填充层长期可靠运行。
必一动态
-
【技术分享】耐火喷射料的特点、施工方式及施工注意事项
能被高速气流喷射到工作面，并吸附于工作面的不定型耐火材料称为耐火喷射料。原则上讲，任何一种浇注料或任何一种自流料与泵送料都可以作为干式喷射料或湿式喷射料，只需调整好其粒度组成与添加剂的种类及加入量即可。 耐火喷射料是一种不定形耐火材料，是一种不经烧成和加压成形，加水搅拌后具有较好流动性的新型耐火材料。其砌体结构接缝少、整体性强、密闭性好、可避免粉料渗入，同时与传统的耐火制品相比，喷射耐火材料具有如下特点： (1)易于锚固，可有效防止墙体凸出。 (2)施工方便，劳动强度低、砌筑效率高、可实现筑炉机…
-
【耐材百科】硅砖在玻璃窑、焦炉及热风炉上的应用
硅砖是以二氧化硅为主要成分，其含量在93%以上的耐火制品，它以石英岩为原料，加入少量矿化剂，在高温下烧成。其矿物组成为鳞石英、方石英、少量残存石英和高温形成的玻璃质等共存的复相组织。 一般硅砖指标（GB/T2608-2012）硅砖属于酸性耐火材料，对酸性炉渣侵蚀抵抗力强，但受碱性渣强烈侵蚀，易被含Al?O?、K?O、Na?O等氧化物作用而破坏，对CaO、FeO，Fe?O?等氧化物有良好的抵抗性。 硅砖在玻璃窑上的应用玻璃窑用硅砖是以鱗石英为主的用于砌筑玻璃池窑高温部位所用的硅质耐火制品。硅石原料…
-
【知识分享】炼锌工业窑炉使用耐火材料选择
炼锌冶炼焙烧炉由多种炉型，一般而言，焙烧炉为流态化的，常用的是沸腾炉，有圆形和矩形两种。 国内多使用有加料前室的圆形沸腾炉，温度为1070～1120℃，一般硫酸化焙烧温度不超过900℃。此炉使用环境较好，耐火材料内衬采用粘土砖和高铝砖砌建就能满足使用要求。 还原蒸馏炉 此炉是用于生产金属锌或粗锌，首先在煅烧中加入29％～33％的良好炼焦煤，焙烧炉粉尘灰和适量的粘结剂，搅拌压球，然后在800℃以下焦结形成具有一定强度的团矿，是还原蒸馏炉的原料。 竖罐蒸馏炉 竖罐蒸馏炉是由立式蒸馏罐，燃烧室和空气通…
-
同样是高铝系耐火砖，加了红柱石为什么更耐用？
做中高温窑炉维保的从业者大多有过类似体会：普通高铝砖刚投产时状态不错，运行一两年后，核心部位慢慢出现砖体蠕变变形、砖缝错位漏火、冷热交替后表层开裂的问题，检修频率越来越高。这类问题很多时候不是砖的质量不合格，而是普通高铝砖的高温稳定性，已经跟不上长期恒温 + 频繁温度波动的工况需求。 针对这类痛点，红柱石砖是行业内应用很广的改良型高铝质耐火砖。它不是单纯提升氧化铝含量的 “高配高铝砖”，而是通过添加天然红柱石矿物改性，从晶相结构上优化了高温性能，是很多中高温核心窑炉延长检修周期的常用选择。 红柱…
